Les Textures

https://github.com/NeilJed/VTFLib

Une texture est une ou plusieurs images que nous allons utiliser en jeu, que ce soit pour l'interface, les murs des bâtiments ou les modèles 3D.

Pour utiliser les images, nous avons besoins de les convertis dans un format le .VTF et ensuite les répertorier avec un .VMF.

Crée une Texture

Nous avons plusieurs moyens de faire une texture, cela peut se faire avec un dessin ou en prenant une photo.

Les dimensions des textures sont le plus souvent des multiples de 2 256x256px, 512x512px.

Malheureusement cela ne suffit pas à créer une texture ! En effet, certaines textures sont composées de plusieurs Images comme pour la réflexion de la lumière, la profondeur etc /... Quand la texture possède cela, on appelle sa un materials.

Crée une normal map

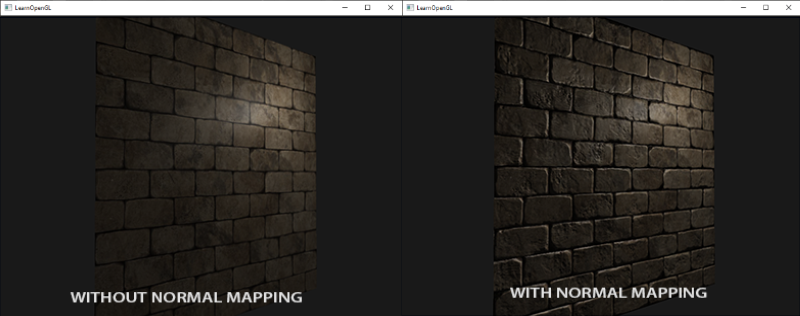

Une normal crée des effets de reliefs sur la texture

Pour en créer une, il faut importer sa texture sur un logiciel de retouche d'image comme Gimp ou Photoshop voici comment faire.

Photoshop

Filter → 3D → Generate Normal Map

il suffit d'exporter sa normal File → Export

Gimp

Filter->generic->Normal map

VTFEdit

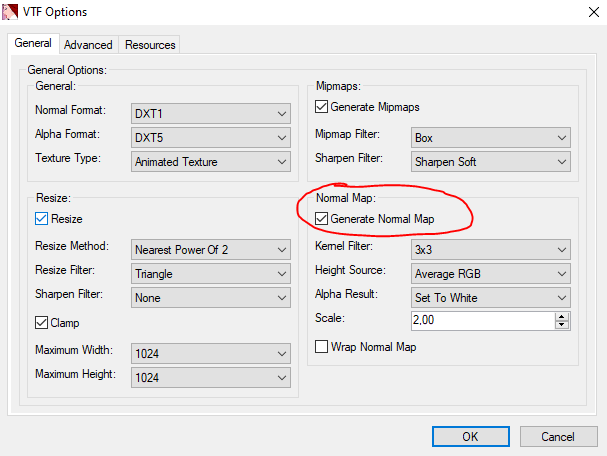

Quand vous importer une texture, cocher «Generate Normal Map».

Bump Map

Une Bump Map permet de simuler les bosses et les creux

Comme pour la normal map le bump mapping va convertir l'image en une autre image, une image en nuance de gris, en blanc ce sont les bosses et en noir ce sont les creux.

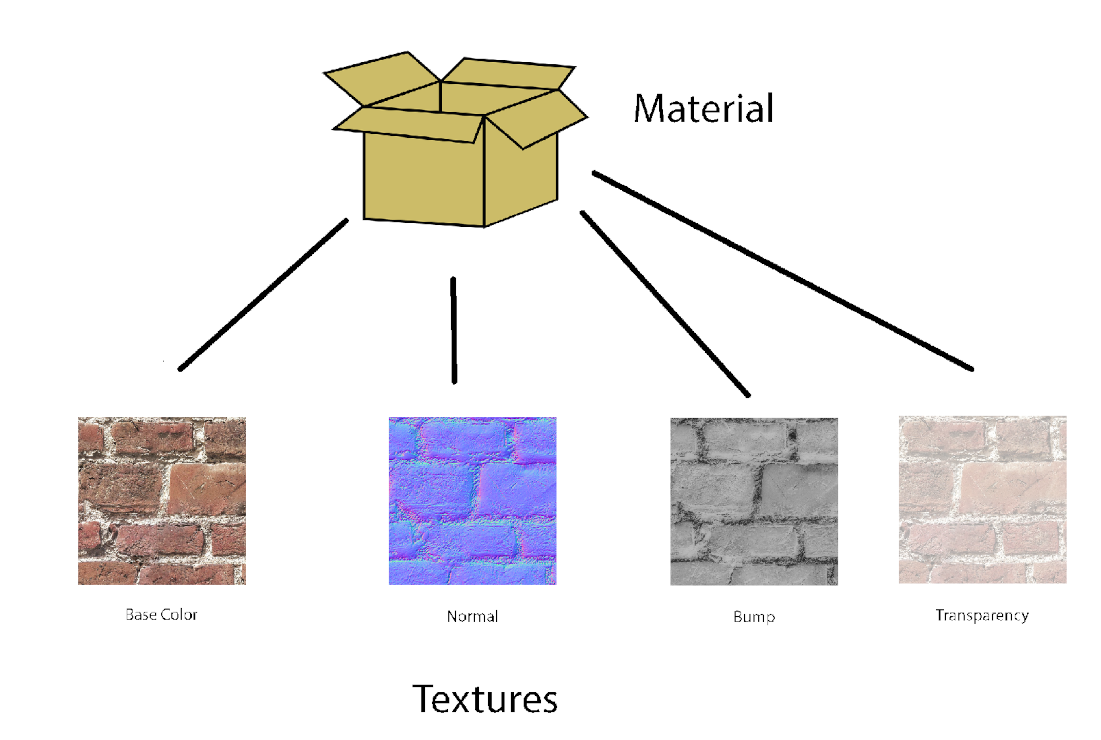

Materials

Le materials regroupe toutes les textures qui compose notre image en un seul fichier

Convertir une texture en VTF

https://github.com/NeilJed/VTFLib

Hammer ne lit que les fichiers VTF, pour Valve Texture Format.

Heureusement, nous avons le logiciel VTFLib pour convertir en VTF.

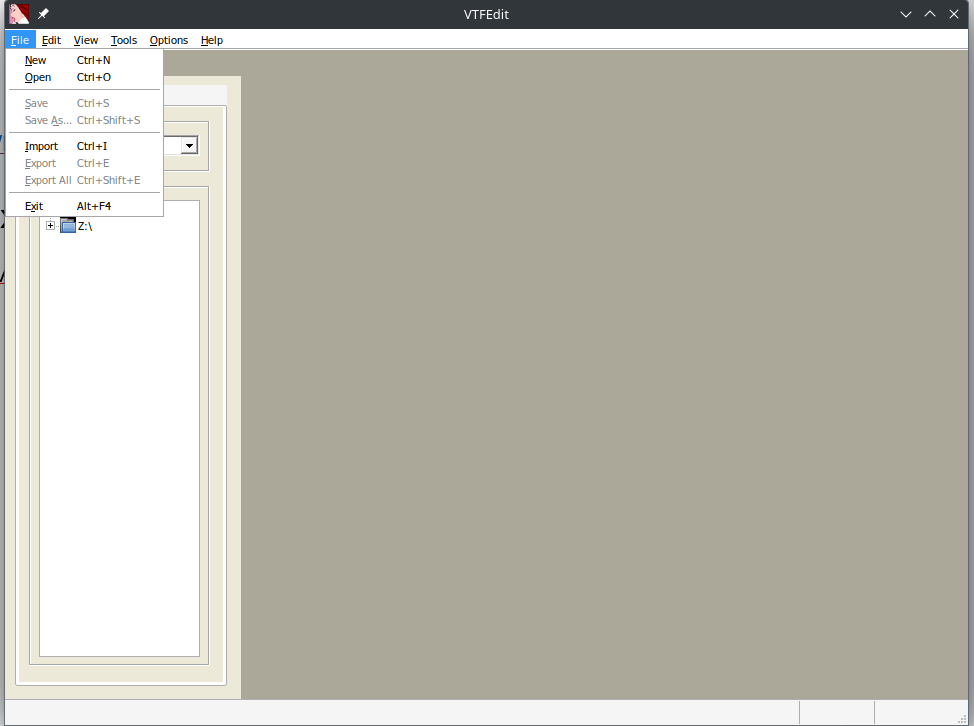

Utiliser le logiciel VTFLib. (Ce n'est pas compliqué, il est en lien juste en haut)

Vous avez juste faire Import votre Image et magique, elle est convertit en VTF !

Sauvegarder là et placer là, dans le dossier materials de votre mod.

Le fichier VMT pour Valve Material indique, tout les image dans la texture. Il crée un material.

Nous allons importer le fichier image puis exporter en VMT.

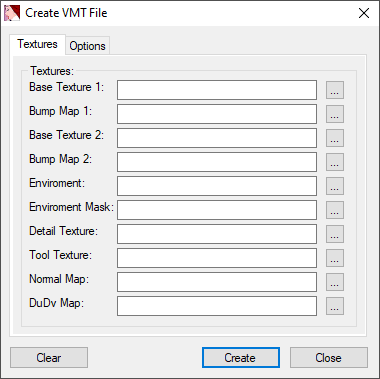

Tools->Create_VMT

On va mettre tous les éléments qui constitue notre texture (normal, bump, ect..). Il reste plus que l'on mette sa dans le dossier «materials» et c'est bon.

(Attention VMT est juste un fichier texte normal, n'oublier pas de mettre les fichiers VTF avec.)

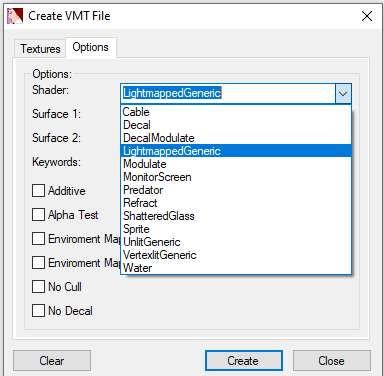

Changer le shader de la texture

Votre Texture à un Shader, par default c'est LightmappedGeneric qui fait adapter pour les textures de mur.

Pour les modèles 3D le .vmt doit être en "VertexlitGeneric" comme shader.

Maintenant, vous pouvez créer et placer vos .vmt dans le même dossier que votre texture (materials).

Vous devriez avoir quelque chose qui devrait ressemble à sa.

(«modname» /materials /ads /watibulle.vmt «modname» /materials /ads /watibulle.vtf)

"LightmappedGeneric"
{
    "$basetexture" "ads/watibulle"
}

Texture Blend

https://developer.valvesoftware.com/wiki/$blendmodulatetexture

La texture blend est un mélange de deux textures, elles sont très pratiques pour ajouter des aspérités.

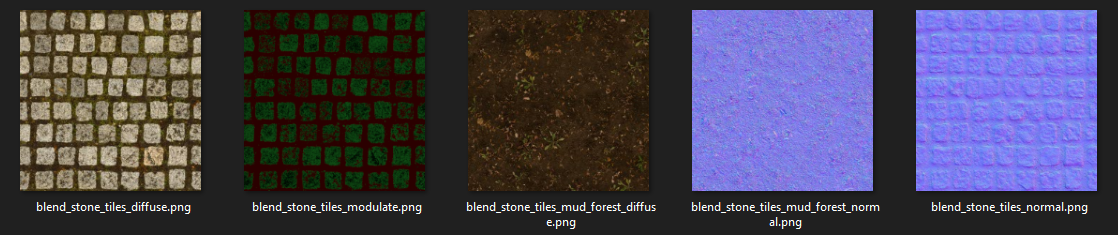

Pour créer, nous avons besoin des deux textures est une texture modulate rouge et vert qui va indiquer comment doive se mélanger les deux textures.

"WorldVertexTransition"
{
    "$basetexture" "urban/blend_stone_tiles_diffuse"
    "$bumpmap" "urban/blend_stone_tiles_normal"
    "$basetexture2" "urban/blend_stone_tiles_mud_forest_diffuse"
    "$bumpmap2" "urban/blend_stone_tiles_mud_forest_normal"
    "$surfaceprop" "Brick"
    "$surfaceprop2" "Dirt"
    "$basetexturetransform" "center .5 .5 scale 2 2 rotate 0  translate 0 0"
    "$basetexturetransform2" "center .5 .5 scale 4 4 rotate 0 translate 0 0"
    "$alphatest" 1
}

Pour utiliser la texture blend cf.Utiliser les textures Blends

Texture Devs

Les Textures dev sont des textures créer par Valve pour aider aux mesures.

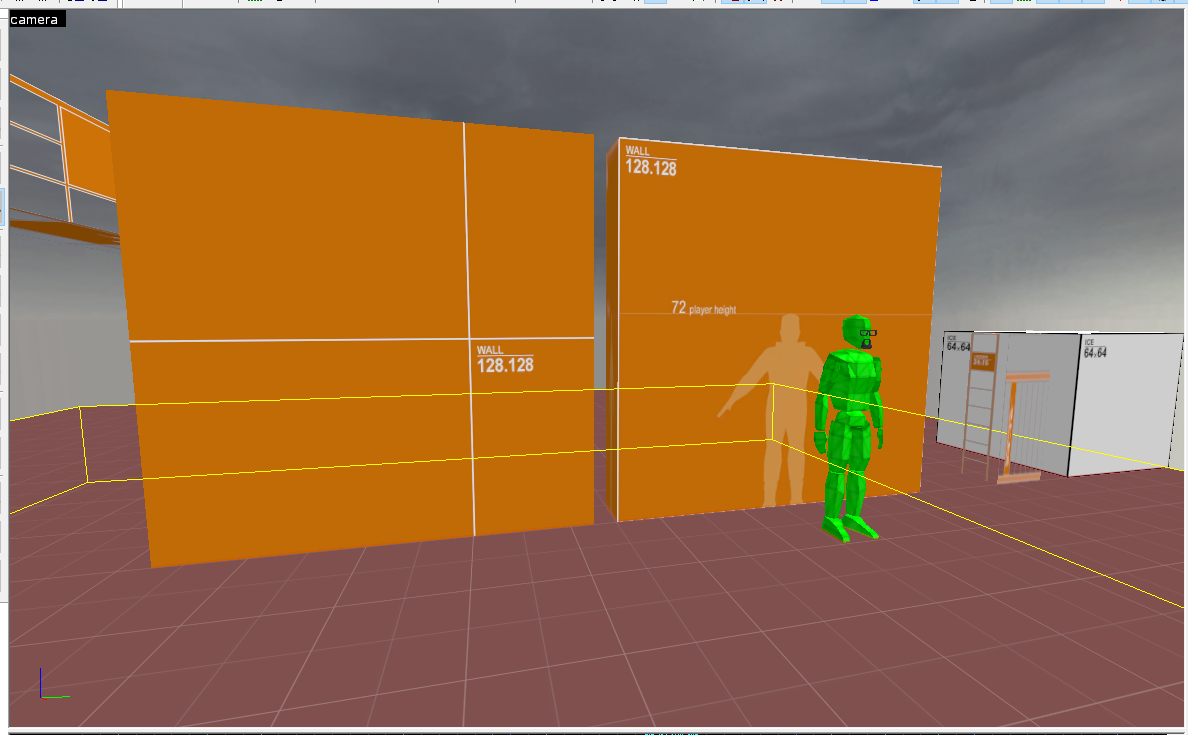

dev_measurewall

Celle-ci permettent de connaitre mesures avec la taille d'un mur soit 128 sur 128 soit 2.5m.

"dev_measurewall01c" mets en avant la taille du joueur.

Fichiers Source des Textures

Dans le SDK 2013, les textures sources sont généralement stockées au format TGA (Targa) ou PFM (Portable Float Map). Ces formats permettent de conserver une bonne qualité d’image et, dans le cas du PFM, une haute précision pour les textures HDR ou normales.

Pour chaque image source, un fichier texte (extension .txt) accompagne souvent la texture pour décrire comment elle doit être compilée dans le format final .vtf. Ce fichier est lu par les outils de compilation (comme vtex.exe) pour appliquer les bons paramètres (mipmaps, compression, type de texture, etc.).

Exemple de structure :

mytexture.tga
mytexture.txt

Contenu du fichier mytexture.txt :

"nonice" "1"
"nocompress" "1"
"mipmap" "1"
"normal" "1"

Chaque ligne contient un flag de compilation et sa valeur. Ces options contrôlent le comportement du compilateur de texture. Tableau des Flags de Compilation

Tableau des Flags de Compilation

Flag	Valeur	Description
"dxt1"	1	Compression DXT1 (pas d’alpha ou alpha 1-bit)
"dxt5"	1	Compression DXT5 (avec canal alpha 8-bit)
"nocompress"	1	Ne pas compresser la texture
"mipmap"	1	Générer des mipmaps
"nomipmap"	1	Ne pas générer de mipmaps
"normal"	1	Texture de type normal map
"translucent"	1	Indique une texture avec transparence
"skybox"	1	Indique une texture pour le ciel (skybox)
"cubemap"	1	Spécifie que la texture est une cubemap
"anisotropic"	1	Active le filtrage anisotrope
"nonice"	1	Évite les artefacts de compression sur les bords
